一、适用范围及依据
熔体流动速率测定仪既适用于熔融温度较高的聚碳酸脂、聚芳砜、氟塑料、尼龙等工程塑料，也适用于聚乙烯、聚苯乙烯、聚丙烯、ABS树脂、聚甲醛树脂等熔融温度较低的塑料测试，应用于塑料生产、塑料制品、石油化工等行业及有关院校、科研单位和商检部门。符合GB/T 3682《热塑性塑料熔体质量流动速率和熔体体积流动速率的测定》及ISO 1133等标准的要求。
二、熔体流动速率测定仪技术参数：
1、温度范围：0℃－－400℃
2、温度波动：±0.5℃
3、温度显示分辨率：0.1℃
4、料筒直径：Φ9.55mm±0.025mm
5、口模内径：Φ2.095mm±0.005mm Φ1.180mm±0.010mm
6、电源：AC220V 50Hz
7、外型尺寸：250mm×400mm×500mm
8、净重：34kg
三、结构及工作原理：
熔体流动速率仪是一种挤出塑料计。它是在规定温度条件下，用高温加热炉使被测物达到熔融状态。这种熔融状态的被测物，在规定的砝码的负荷重力下通过一定直径的小孔进行挤出试验。在工业企业的塑料生产中及科研单位的研究中，经常用“熔体（质量）流动速率”来表示高分子材料在熔融状态下的流动性、粘度等物理性能。所谓熔融指数就是指挤出物各段试样的平均重量折算为10分钟的挤出量。
熔体（质量）流动速率仪用MFR表示，单位为：克/10分钟（g/min）公式表示：MFR(θ、mnom )
=tref .m/t
式中： θ—— 试验温度
mnom— 标称负荷Kg
m —— 切断的平均质量g
tref —— 参比时间（10min）, S ( 600s )
t —— 切断的时间间隔s
例：一组塑料试样，每30秒钟切取一段，各段质量的结果是：0.0816克、0.0862克、0.0815克、0.0895克、0.0825克取。
平均值m
=（0.0816+0.0862+0.0815+0.0895+0.0825）÷5=0.0843(克)
代入公式：MFR=600×0.0843/30=1.686(克/10分钟)

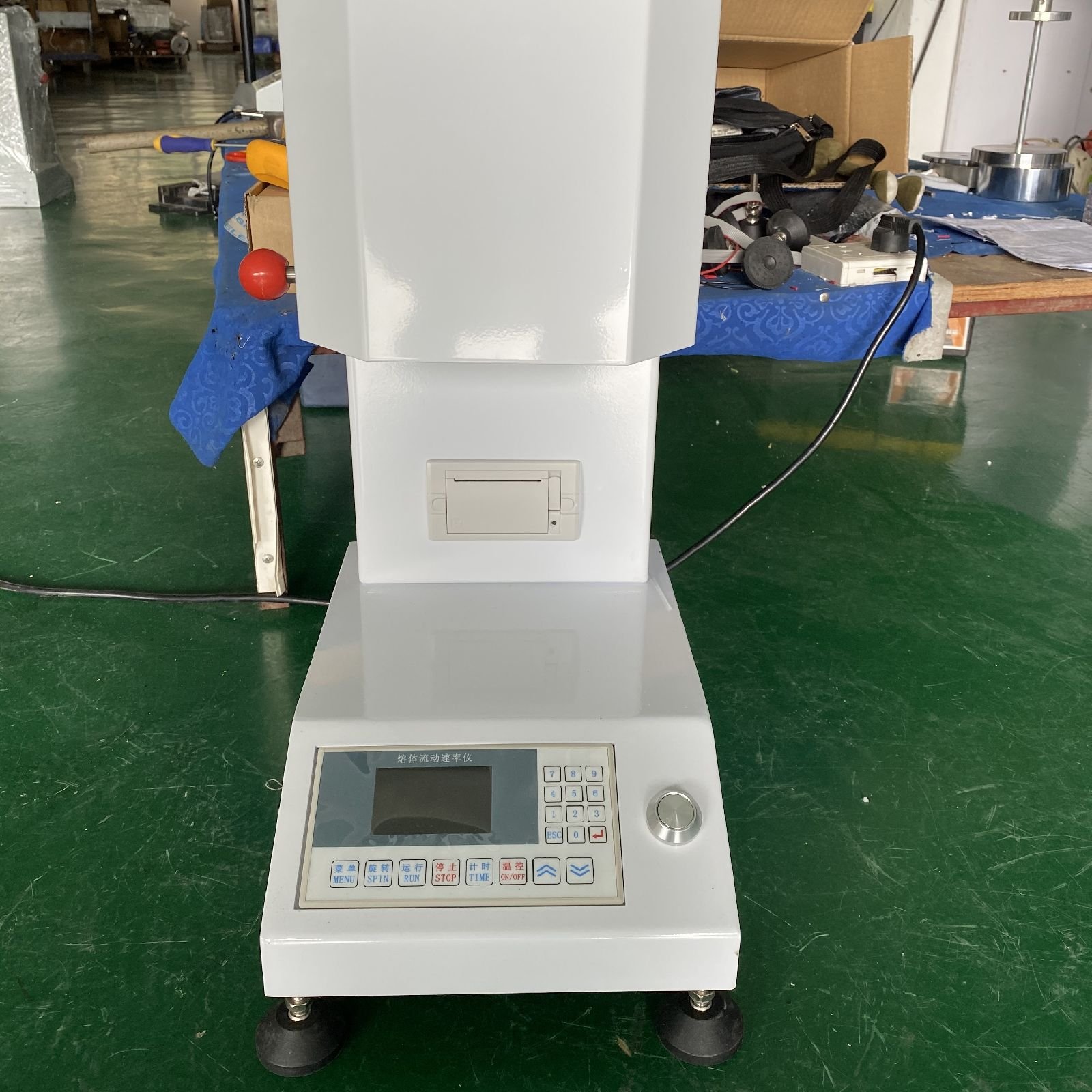

本仪器由加热炉和控温系统所组成并安装在机身（立柱）底座上。
温控部分采用单片机调功率控温方式，它的抗干扰能力强，控温精度高，控制稳定，炉内加热丝按一定规律缠绕在加热棒上，使温度梯度为*小，以满足标准要求。
