希欧仪器电线电缆数显导体直流电阻测试仪QJ36B

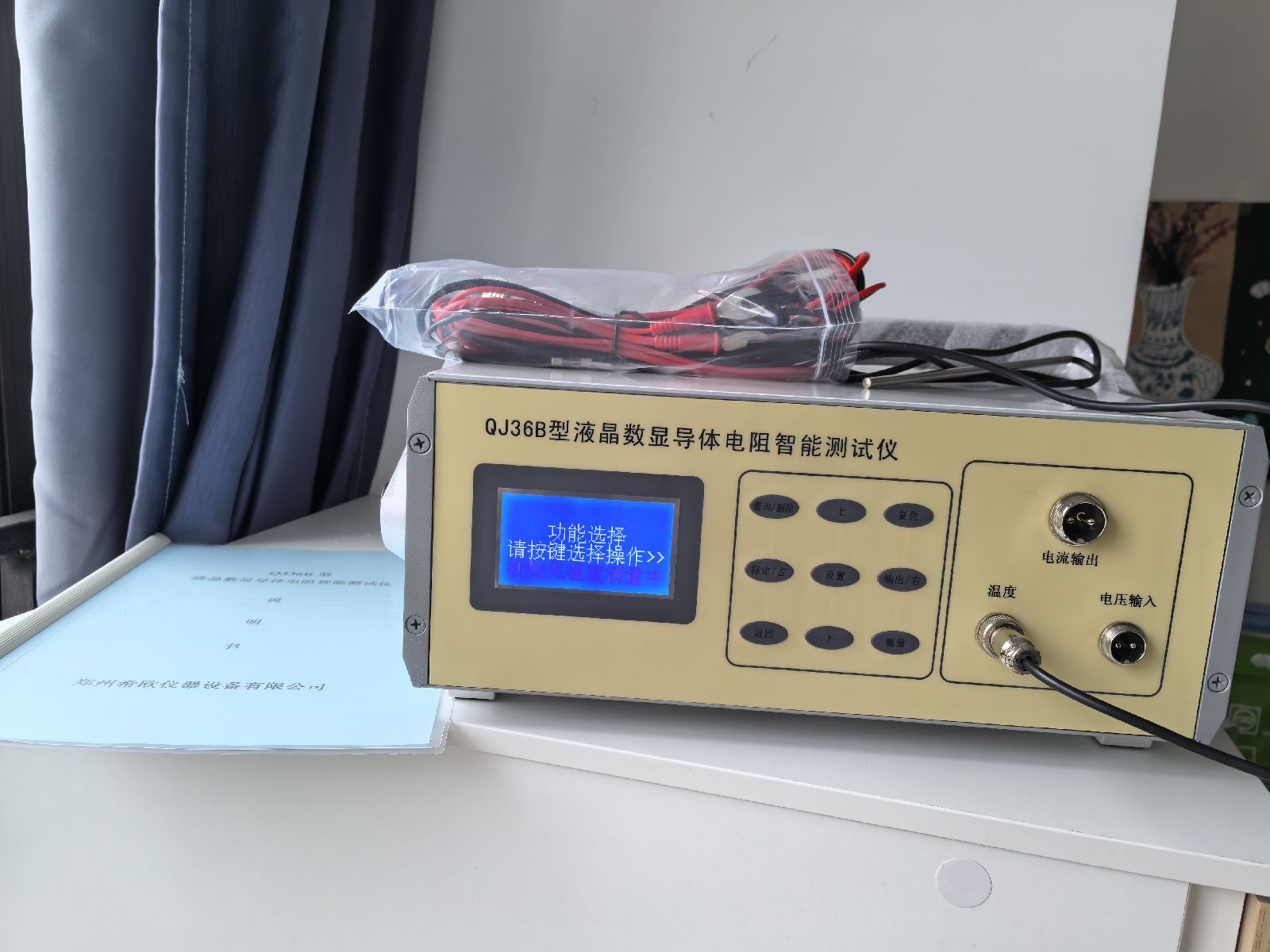

QJ36B电线电缆数显导体直流电阻测试仪

 QJ36B液晶数显智能导体电阻测试仪主要是为精密测量电线电缆直流电阻、导体材料电阻设计的，它可以达到QJ36、QJ19、QJ55电桥的电阻测量精度，并测量环境温度，自动换算温度系数。测量电线电缆时可自动查询标准要求，自动判定是否合格，自动换算电线电缆电性能截面积；并具有测量长度、整轴线缆电阻等功能，可升级代替QJ36、QJ57、QJ84、QJ44、SB2230、PC36C、微欧计等传统设备。QJ36B是BR-A的简化版，是QJ36A、QJ36D的升级版。

一、技术指标：

1、电阻测量指标：

      测量范围：0.0001μΩ－2.5kΩ

      测量精度： ±0.05% (0-40℃)。实际精度比标称精度高，使用0.01级BZ3/BZ6标准电阻10-30℃测量所有档位优于0.05%，90%档位精度优于0.02%。

      电阻档位：2.5 KΩ、250Ω、25Ω、2.5Ω、250mΩ、25mΩ、2.5mΩ、0.25 mΩ

2、电压测量指标：

      测量范围：0-2.5V

     测量精度：±0.02%

      电压档位：2mV、20mV、40mV、80mV、160mV、320mV、640mV、1.28V、2.56V

3、温度测量指标：

      温度测量范围：-99－99℃（可扩展）

      精度： ±0.1℃（-20-50℃）

      测量电流：1mA、10mA、0.1A、0.5A、1A、5A、10A

二、主要特点：

1、 宽范围测量电阻，十级测量档位七级测量电流自动转换，自动选择合适的档位进行测量，无需手动选择。

2、 测量线缆直流电阻及导体电阻时，仪器采用0.1A、0.5A、1A、5A、10A的更细电流分档设计即可以满足全量程测量电流要求，又可以提高测量精度和稳定性。相对采用0.1A、1A、10A的电流分档设计，全量程测量时，部分测量量程测量电流不足导致精度下降，部分测量量程测量电流过大导致稳定性不足。

3、 0.1mΩ－1kΩ八级标准电阻十级测量档位自校准，保证测量结果的准确性，消除传统电阻测试设备使用一段时间后因电子器件老化产生偏差而又无法修正的忧虑。

4、 主机内部温度及电流控制标准电阻温度控制测量修正，以保正宽环境温度下仪器精度的准确性，仪器在0-40℃宽环境温度下测量精度基本不变。

5、 全档位自动校零，自动消除样品夹具和测量电流导致的热电势影响，自动消除信号放大器的失调及漂移。

6、 正反向测量，消除测量电流产生的热电势影响。

7、 电阻温度系数自动换算，测量结果直接换算成20℃下的Ω/km值，用于和标准相比较，换算时可以根据铜铝材料温度系数和实时温度换算，换算温度值即可以按照实际测量值，也可以按照设置值进行换算。

8、 仪器内含GB3956和GB8734标准，测量线缆直流电阻时可实现自动判定是否合格，并计算实际电性能截面积。

9、 四端子测量法，自动消除接触电阻误差，测量精度高，可实现0.0001uΩ--2.5kΩ*高达±0.02%的电阻测量。

10、测量结果自动保存，可保存100条数据，可随时查询测量电阻值，环境温度，换算结果。

11、整盘电线电缆长度、电阻测量功能，方便快捷。

12、测量前自动放电保护，防止仪器在接线过程中因人体和样品静电冲击而损坏。

13、使用高精度PT100测量环境温度，可以实现精度±0.1℃的温度测量。

14、测试线断线检测功能，电流线、电压线断线均可检测，能直接提示具体哪一根线断开。
