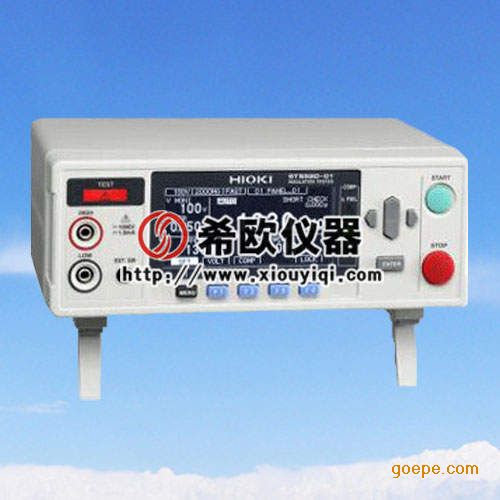

日本日置绝缘电阻测试仪ST5520

日本日置绝缘电阻测试仪ST5520
为了确认继电器、连接器等元器件，电动汽车和智能手机中的锂电池、电池的安全性，需要进行绝缘检查，如何大量迅速的检查这类产品成为各生产厂家的课题。

　　这次发售的ST5520实现了业界内*快检查时间50ms(0.05s)，从而缩短了检查时间。此外，为了防止由于测试线的断线和被测物接触不良的原因流出不良品，安装了接触检查功能。而且，为了满足各厂家的检查需求，在25~1000V的测试电压中能以1V为单位进行设定。

　　日本日置绝缘电阻测试仪ST5520开发背景

　　在元器件、锂电池、电池生产过程中，若未进行彻底的绝缘处理则可能发生短路或触电危险，因此需要确认其安全性。

　　现在，对于进行大批量生产的厂家来说，如何大量并迅速的进行测量非常重要。HIOKI为了满足此类厂家的需求开发了实现业界内*快检查速度的测量仪器。ST5520就是能够满足这类客户需求的产品。

　　日本日置绝缘电阻测试仪ST5520主要用途

　　元器件、锂电池和电池的产线中的绝缘检查

　　产品特点

　　1. 业界内*快的测量速度，缩短了检查时间

　　ST5520的*快检查时间为50ms(0.05s)，实现了业界内*快的速度。和我司以前产品(3154)的检查时间为500ms(0.5s)相比，检查速度提升到了10倍。这样，实现了缩短检查时间的目的。

　　2. 使为了防止不良品的流出，安装了提高检查品质的接触检查功能

　　检查中测试线断线和被测物接触不良引起不良时，可能出现不良品流出市场的情况。为了防止此类情况，标配了接触检查功能，能够通知断线或接触不良。这样有利于提高检查品质。

　　3. 可在25~1000V的范围内以1V为单位任意设置输出电压

　　绝缘电阻是通过在被测物上加上测试电压来测量的。锂电池、电池的绝缘检查中，没有规定具体的测试电压，而根据厂家的不同而不同。而且，继电器、连接器等元器件的话，根据今后的适用标准，推测测试电压也会有变化。因此，设计为测试电压能够任意设置，可在25~1000V的范围内以1V为单位进行设置。

　　4. 在屏幕画面上能确认外部I/O信号

　　在进行大量的产品检查产线中，通过外部I/O信号自动控制测量仪器并进行检查。由用户提出希望把握该信号是否正常输出输入的需求，ST5520就能在显示画面中确认信号的输出入状况。
